“因地制宜，科學設計”光伏電站逆變器選型指南
前言 光伏逆變器是光伏發電系統兩大主要部件之一，光伏逆變器的核心任務是跟蹤光伏陣列的最大輸出功率，并將其能量以最小的變換損耗、最佳的電能質量饋入電網。由于逆變器是串聯在光伏方陣和電網之間，逆變器的選擇將成為光伏電站能否長期可靠運行并實現預期回報的關鍵，本文提出了“因地制宜，科學設計”——即根據

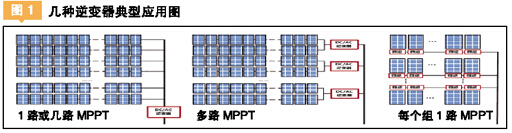

幾種逆變器的典型應用如圖所示。（見圖1）光伏組件通過串聯形成組串，多個組串之間并聯形成方陣，集中型將一個方陣的所有組串直流側接入1臺或2臺逆變器，MPPT數量相對較少；組串型將一路或幾路組串接入到一臺逆變器，一個方陣中有多路MPPT，微型逆變器則對每塊電池板進行MPPT跟蹤。當各組件由于陰影遮擋或朝向不一致時，則會出現串聯和并聯失配。組串型方案多路MPPT可以解決組串之間并聯失配問題，微型逆變器既可以解決組串之間的并聯失配，也可以解決組件之間的串聯失配。因此，從技術方面看，幾種逆變器的本質區別在于對組件失配問題的處理。
以逆變器為核心的設計選型，需要在光伏系統生命周期內尋找總發電量和總成本的平衡點，還要考慮電網接入，如故障穿越能力、電能質量、電網適應性等方面的要求。依據各種逆變器的特點，結合所應用的光伏電站實際情況，從電網友好、高投資回報、方便建設維護等方面進行科學合理的選用。
三、不同電站的逆變器選型指南
1、荒漠電站 —— 集中型優勢明顯
集中型逆變器有以下幾方面的優勢，是荒漠電站的首選。

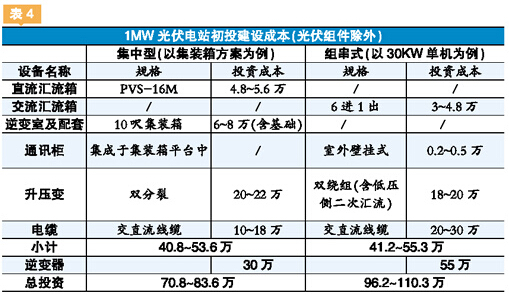

更低的初始投資。根據對比分析，集中型方案較組串型逆變器方案在初投上每兆瓦節省投資約26萬元。（見表4）
