展望：研發和技術
　　高光電轉換效率是促使高倍聚光度電成本具有競爭力的最大因素。因而，絕大多數的研發努力都放在如何提高效率，無論是在芯片、模組還是在系統水平上。

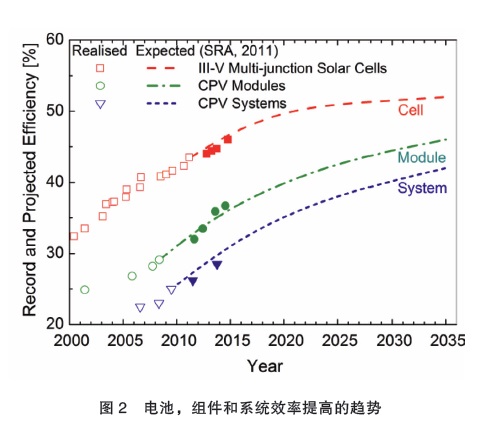

　　圖2顯示了自2000年以來芯片、模組和系統效率的提升，強調了研發努力的進展。這些趨勢線是來自歐洲研發平臺的預期，這預計了聚光技術效率提升的巨大潛力。
　　效率問題：III-V族多結電池是聚光技術度電成本下降的主要推手。
　　從2002年以來，每年的效率提升在0.9%以上。Sharp公司和 Fraunhofer 實驗室達到了今天的冠軍效率，分別為三結電池 44.4%和四結電池46.0%，46.5%的效率也已經出現，但還未得到權威檢測機構的證實。
　　商業化產品的效率與實驗室效率相當接近，說明高倍聚光技術的商業化轉化非常迅速。根據一些公司的產品數據規格書，現在商業化聚光芯片的效率在38%~42%。
　　與其他光伏技術相比，聚光技術的高效率可以這樣來解釋。
　　首先，聚光芯片是元素周期表的III族和V族元素的化合物晶體制作，由不同的半導體材料按禁帶寬度由低到高順序堆砌而成的。這樣做不僅是減少了光子吸收過程中的熱損失，因不同能量的光子對應不同半導體帶寬的材料吸收，更重要的是，跟單結結構相比，在透射損失減少的同時，光子吸收范圍也大大增加。
　　同時，III-V族材料是直接帶半導體，光子吸收效率很高，可以把材料做得非常薄。對比硅材料，硅是間接半導體材料，吸收光子的能力比較低，硅片通常要作的比較厚。
　　具體來說，廣泛使用的III-V族聚光芯片結構，是晶格匹配的GaInP/InGaAs/Ge，這種材料不僅地面聚光光伏使用，在太空上也已經是成熟的應用了。這種器件是利用產出效率很高的氣相外延生長設備(MOCVD)生產的，這種結構中的材料是跟Ge晶格匹配的，因此這種結構的材料晶體質量非常高，2009年其光電效率達到了41.6%(AM1.5d，364倍聚光比)。采用不同組分的III-V半導體材料提供了非常大的材料設計靈活性，具體的材料設計討論超過了本報告的范圍。另請注意，低倍聚光光伏仍然采用單晶硅材料，而本報告主要討論高倍聚光的技術路徑。
　　原材料供應問題：聚光芯片是采用了多種不同的元素，Ga(鎵)、In (銦)和Ge（鍺），在全球供應上是有限的。
　　鎵和銦來自采礦副產品的還原，2013年的產量分別是280噸和770噸。2011年鍺的產量約為118噸。這是原始產品的產量，不包含回收和重復利用。
　　假定鍺襯底片的厚度為200微米，則理論使用量是0.1g/cm2，考慮30%的產出（鋸割、切片、破裂等損失），則實際使用量是0.4g/cm2，取決于各公司如何控制鋸割損失。只有少數公司能夠回收利用鋸割損失的鍺廢料，其他材料的損失比例則非常小。
　　這樣，在假定30%模組效率 和1000倍聚光比的條件下，1GW的高倍聚光所需要的Ge重量大約為4噸，不考慮回收的話最大不超過12噸�，F(xiàn)在的材料供應是不存在問題的，隨著效率提高和聚光比增加，材料用量還會減少。
