售電20年可增收8000萬日元
　　不過，在沉淀池上設置電池板時，以大角度設置從構造上來說并非良策。另外，在沉淀池上以20度的角度設置電池板，只能鋪設300張，而以5度角度平放，則能鋪設768張，可多設置4成。但5度角時，積雪的重量會壓壞電池板，又得不償失。因此，最終才有了以5度設置電池板，再用其下的豐富水源融化積雪的創意。而且由于是在沉淀池上，噴出的水也仍會流進池子里，連排水設備都省了。

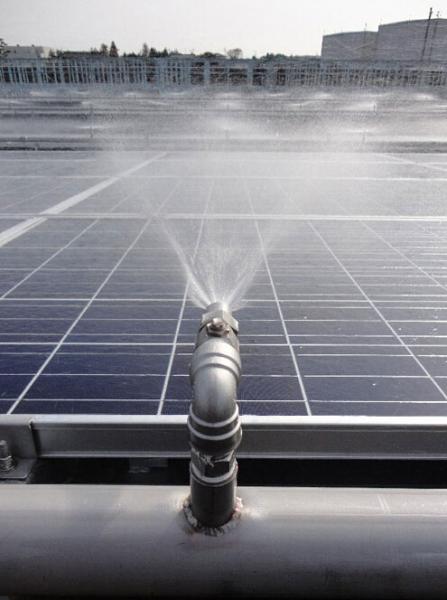

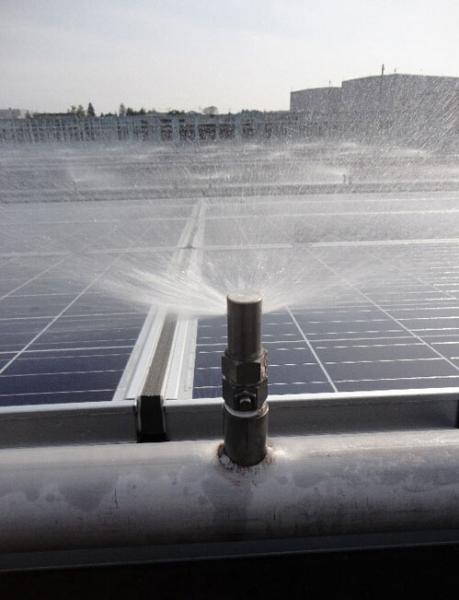

　　在凈水廠設置向電池板噴水的系統尚無前例。富山縣企業局是在當?shù)仄髽I(yè)的協助下自行設計的。沉淀池上也像其他區域一樣，設置了南北橫向配置4張電池板的大面積陣列（電池板的設置單位）。為了讓噴水能遍及整個陣列，交互配置了兩個不同類型的噴嘴。一個是噴射角度較小的類型，雖幅面窄但噴水距離長（圖6），另一個是噴射角度廣的類型，噴射距離短卻范圍大（圖7）。富山縣企業局自主設計了包含這種噴水系統在內的百萬光伏電站設備，并向施工運營商發包。

　　用聚氨酯樹脂封住電池板間的間隙

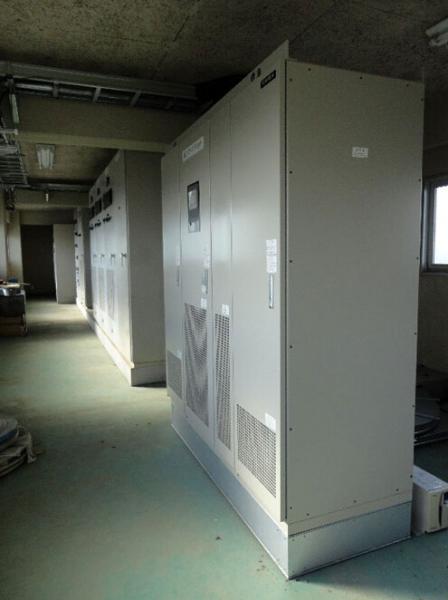

　　發電站的太陽能電池板為夏普制造，光伏逆變器（PCS）采用東芝三菱電機產業系統（TMEIC）的產品，電氣設備的施工由北陸電氣工程公司負責（圖8）。
　　成為難題的是電池板之間的縫隙。噴射的水流若從縫隙流落池中，會影響融雪的

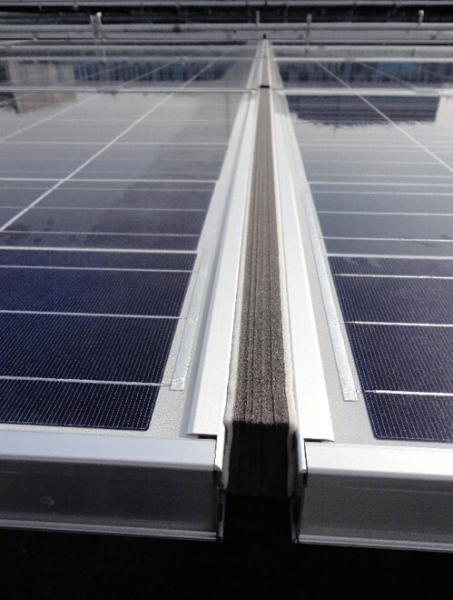

效果。最初考慮了用膠帶封貼的方法，但因其劣化速度快而放棄了。最終從耐久性和耐熱性考慮，采用了在電池板的框架之間夾入聚氨酯樹脂材料固定的方法，封住了縫隙（圖9）。

　　山本主任表示，“利用使噴出的水流流到電池板下方水池里的優點，構筑了性價比
　　較高的噴水系統。如果在沒有這些設備的設施建設噴水裝置，那么以低成本設置排水設備就會成為一大問題”。

作者：金子憲治 來源：日經bp社 責任編輯：wutongyufg
