長崎田手原百萬光伏電站：三維測量地勢，準確設計施工
建在長崎市田手原町山中的“長崎田手原百萬光伏電站”（圖1）規模約為13.2MW，于2015年4月竣工。站址原是一塊打算開發高爾夫球場的土地。
圖1：在原打算開發高爾夫球場的土地上建設的“長崎田手原百萬光伏電站”
長崎市田手原町的山中建設輸出功率約為13.2MW的光伏電站（攝影：日經BP社）
發電運營商為SP
基礎為矩形混凝土和樁子相結合基礎結合了矩形混凝土和深約1m的樁子（圖4）。每根架臺支柱用一個基礎支撐，因此戶田建設稱之為“獨立基礎”。而用一個基礎支撐多個支柱的形式稱為“條形基礎”。

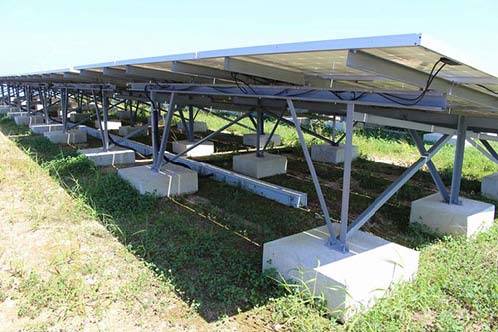

圖4：基礎結合了方形混凝土和深約1m的樁子
在強力固定的同時，還吸收了高低差（攝影：日經BP社）
由于是在山坡上設置，基礎在發揮其原本的作用——強力固定的同時，還要求能吸收高低差。
最初也考慮過采用沿東西方向形成長條狀混凝土的“連續基礎”（圖5）。但考慮到難以吸收陣列橫向的凹凸及施工效率和成本等，而采用了“獨立基礎”。為了提高拉拔應力，采用了將樁子砸到混凝土基礎下方土地中的構造。

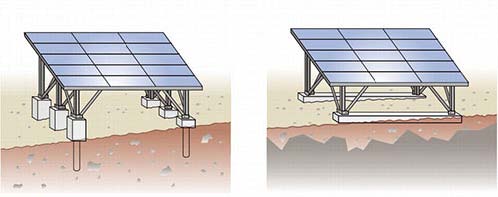

圖5：“獨立基礎”（左）和“連續基礎”（右）
從吸收高低差、施工效率和成本等優點考慮，采用了“獨立基礎”（出處：戶田建設）
一般來說，在斜坡等依地勢設置電池板時，多會采用樁基。戶田建設也考慮過采用樁基，但因坡度較大，很多地方無法利用重型機械打樁，因此放棄。
陣列以5行×3列為一個單位構成（圖6），一個陣列用六個基礎支撐。設置時首先挖洞將樁子固定在土中，然后在模板中澆注混凝土制成。

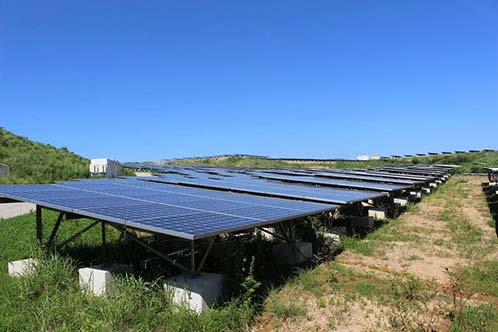

圖6：以5排×3列為一個單位構成陣列 用六個基礎支撐（攝影：日經BP）
最初也考慮過采用沿東西方向形成長條狀混凝土的“連續基礎”（圖5）。但考慮到難以吸收陣列橫向的凹凸及施工效率和成本等，而采用了“獨立基礎”。為了提高拉拔應力，采用了將樁子砸到混凝土基礎下方土地中的構造。
圖5：“獨立基礎”（左）和“連續基礎”（右）
從吸收高低差、施工效率和成本等優點考慮，采用了“獨立基礎”（出處：戶田建設）
陣列以5行×3列為一個單位構成（圖6），一個陣列用六個基礎支撐。設置時首先挖洞將樁子固定在土中，然后在模板中澆注混凝土制成。
圖6：以5排×3列為一個單位構成陣列 用六個基礎支撐（攝影：日經BP）
