微型逆變器發電系統中，需要把多個逆變器的輸出匯總到交流電網，這需要有一根主線纜(以下簡稱AC CABLE)。根據應用分類，AC CABLE分為T型頭式和手拉手式。目前國內的幾家微逆廠商用的是手拉手式，而山億新能源的微型逆變器(以下簡稱“Solar Pond 240HF”)是國內較早采用T型頭式的AC CABLE。
　　據悉，2014年3月份，山億新能源推出了Solar Pond 240HF，面向中國、澳大利亞、英國、北美、德國、意大利等地區銷售，這款產品出廠前擁有嚴格的測試，除了研發測試、中試測試、生產測試、認證測試，山億新能源還自建了一個4KW的家用屋頂電站和一個25KW的商業屋頂電站來運行測試，當各項指標滿足測試標準，山億新能源才把它推向市場。

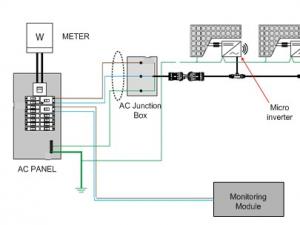

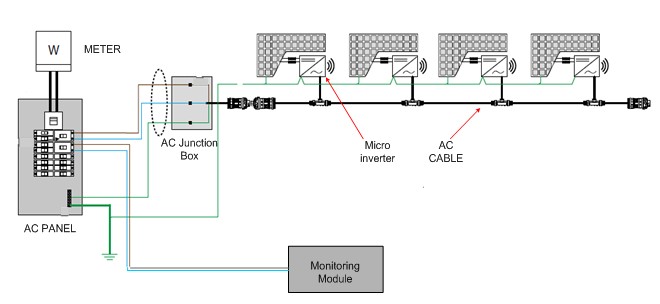

圖1　采用T型頭式AC CABLE的微型逆變器發電系統

　　從山億新能源提供圖1可以看出，采用T型頭式AC CABLE的微型逆變器發電系統中，每個微型逆變器的輸出AC線是支線，支線插到AC CABLE主線上面，微型逆變器和AC CABLE是可分離的，AC CABLE的1個接頭跟1個微型逆變器相連，當然并聯的逆變器AC電流之和不能超過AC CABLE所能允許的最大電流。其中圖2為其他廠商使用的是手拉手式AC CABLE，微型逆變器沒有支線，主線完全從微型逆變器里面穿過，微型逆變器有一公一母的一段AC CABLE，第一個逆變器的公頭跟第二個逆變器母頭對插，第二個逆變器公頭跟第三個逆變器母頭對插，第三個逆變器公頭跟第四個逆變器母頭對插。

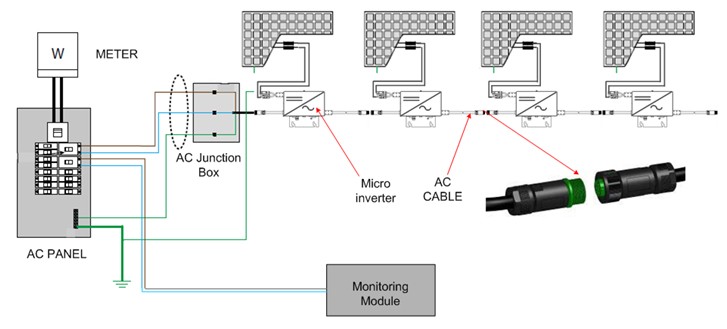

圖2　采用手拉手式AC CABLE的微型逆變器發電系統

　　山億新能源Solar Pond 240HF為什么采用T型頭式AC CABLE，而不采用手拉手式的AC CABLE？有三點：1、基于微型逆變器發電系統的可靠性  2、基于維護的便利性  3、基于安裝的便利性。

　　各家技術參數顯示，一般PV電池板使用壽命在20-25年，微型逆變器理論使用壽命為20-25年，這就要求AC CABLE使用壽命也要在20-25年。意味著在這么長的使用時間內，AC CABLE的可靠性要非常強，不能出現接觸不良、絕緣皮損壞、漏電、短路和開路等。需要有極其可靠的接頭型式、高的防護性能。

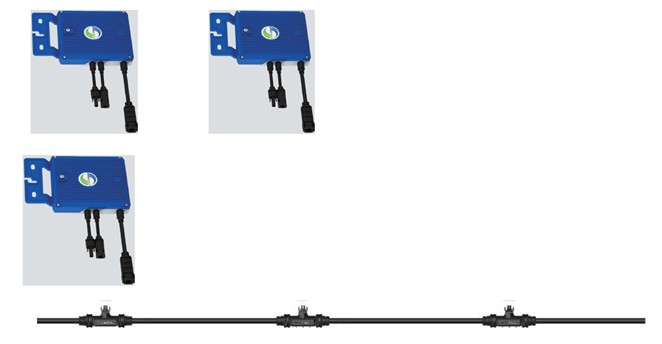

圖3　Solar Pond 240HF使用的T型頭AC CABLE

　　從圖3所示，Solar Pond 240HF所使用的T型頭AC CABLE，使用一根整線，整線每隔1.05m(也可以是1.7m或者2.05m)壓鑄一個接頭，為了達到極佳的防護性能，采用三層壓鑄技術，接頭里面有三個端子（火線端子、零線端子和地線端子），尤其需要注意的時，為了確保連接的可靠性，整線沒有被切斷。而從圖2可以得知，手拉手的T型頭，一條AC CABLE被分割成若干條線，每兩個微型逆變器連接都是通過AC CABLE對插一次，這樣大大增加了接頭的不可靠性，因為主線接頭之間都是可插拔的，任何一個接頭出現松動或接觸不良，就會導致該接頭到CABLE末端的所有微型逆變器發電不良，舉例來說，如果第一個和第二個接頭出現接觸不良，第二個、第三個、第四個微型逆變器都會無法發電，可靠性大大降低。相比而言，T型頭就不會這樣，哪個微型逆變器接觸不良，只會影響自己的發電，對其他的微型逆變器沒有任何影響。

　　基于維護的便利性。從圖2可以看出，假設第二個微型逆變器損壞了，需要把它拆下來維修，因為AC CABLE是微型逆變器的一部分，微型逆變器從系統拆下來之后，AC配電就斷開了，那么安裝商就需要補上一段線纜才能確保系統發電正常，那么對于安裝商來說，他不得不備上這么一段線纜的庫存，還必須在客戶現場裝上，這對于安裝商來說，是個很麻煩的事，既大大增加了維護的成本，又增加了維護的時間。而T型頭接就沒有這個問題，任何微型逆變器損壞，只需把Solar Pond 240HF拔出，蓋上防水帽即可，整個動作20秒之內搞定，極其簡單、可靠，大大節省了維護成本和時間，如圖4所示。

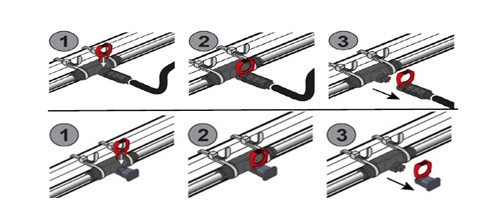

圖4　用分離工具拔出Solar Pond 240HF

　　基于安裝的便利性。很顯然，手拉手式的AC CABLE，AC CABLE和微型逆變器集成在一起，AC CABLE的長度是固定的，現場安裝時不夠靈活，電池板擺放的位置不容易變化，在不同光照強度下，這樣很影響客戶的發電收益。而T型頭的AC CABLE，AC CABLE和微型逆變器是分開的，Solar Pond 240HF的AC CABLE有三種間距，分別是1.05m、1.7m和2.05m，電池板豎直安裝可以用1.05m間距的AC CABLE；電池板水平安裝可以用1.7m間距的AC CABLE；如果電池板分別裝在屋頂?shù)年幟婧完柮�，間距更大，可以采用2.05m間距的AC CABLE，這樣安裝商在現場可以根據光照條件便利地配置電池板位置，最大程度提高發電量，如圖5所示。

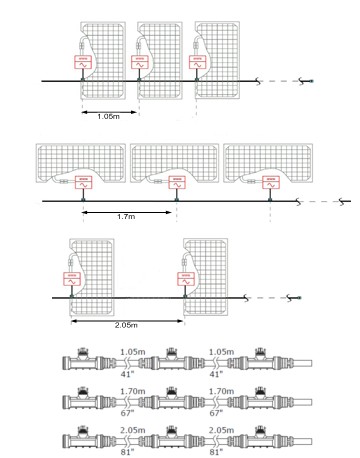

圖5　Solar Pond 240HF的AC CABLE間距
　　Solar Pond 240HF的T型頭AC CABLE有多種規格，可以滿足不同市場的需求，有UL認證的3芯AC CABLE、UL認證的4芯AC CABLE、TUV認證的3芯AC CABLE，每種AC CABLE又包含三種間距。對于山億新能源來說，Solar Pond 240HF發電系統的可靠性、安裝便利性、維護便利性，是微型逆變器設計的重要出發點。
