雙面玻璃太陽能電池板作為今后可提高百萬瓦級(jí)光伏電站可靠性的技術(shù)受到了關(guān)注。以前采用樹脂背板封裝時(shí)存在的課題——長期可靠性也有望得到提高。
　　雙面玻璃電池板將背面的樹脂背板像正面一樣換成玻璃，用兩片玻璃夾住電池板封裝。由此能形成水汽等無法滲透的密封構(gòu)造，可提高長期可靠性。

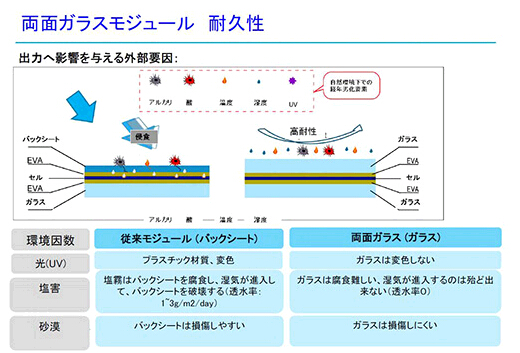

　　由于樹脂背板會(huì)滲透水汽、酸和堿等，是太陽能電池板發(fā)生故障的原因之一（圖1）。據(jù)稱，其中濕度高造成的不良影響尤其多。

太陽能電池板年久老化的主要因素（出處：天合光能日本）

　　太陽能電池板在全球各地都在廣泛利用。既有西班牙和意大利那樣降雨相對(duì)較少的地區(qū)，也有日本那樣高溫多濕的地區(qū)。
　　例如，在沿海地區(qū)等，鹽霧會(huì)腐蝕樹脂背板，從而造成濕氣滲透。濕氣會(huì)損傷樹脂背板，使透水率升高到每天1～3g/m2。當(dāng)這種現(xiàn)象在日本等高濕度地區(qū)發(fā)生時(shí)，可
能就會(huì)造成系統(tǒng)故障。

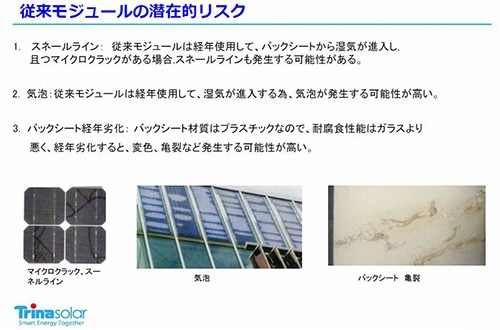

　　樹脂背板引發(fā)的故障之一，是看上去像里面有氣泡的現(xiàn)象（圖2），即太陽能電池單元（發(fā)電元件）與保護(hù)玻璃之間像有空氣進(jìn)入那樣，有白色的部分產(chǎn)生。
