燕山大學電氣工程學院的研究人員孫玲玲、趙美超等，在2018年第7期《電工技術學報》上撰文，針對光伏發電并網輸出功率隨機性及相關性導致配電網節點電壓越限的不確定性，提出基于電壓偏差機會約束的分布式光伏發電并網準入容量規劃方法。

首先，建立考慮光伏相關性的配電網概率潮流計算模型，將Nataf變換與基于矩法的三階多項式正態變換相結合處理光伏的相關性，采用多重積分理論和Gram-Charlier級數展開得到配電網節點電壓分布；然后，以最大化光伏發電并網準入容量為規劃目標，電網電壓不越限為機會約束，建立基于電壓偏差機會約束的光伏并網準入容量計算模型，利用改進的隨機權重粒子群算法對模型進行求解。

仿真算例結果表明該方法能夠提高光伏并網容量，使配電網運行滿足電壓偏差不越限。

基于電壓偏差機會約束的分布式光伏發電準入容量研究

近年來，光伏發電在國家政策支持及新能源技術驅動下迅猛發展。隨著光伏發電在電網中滲透率的不斷提高，其并網準入容量逐漸成為電網規劃中關注的新熱點[1,2]。然而，分布式光伏發電輸出功率受外界環境影響，具有隨機波動性，且同一地區的光照強度存在很強的相關性，其大規模的并網使得整個配電系統潮流發生復雜的隨機變化，導致某些節點電壓越限，造成光伏并網容量受到限制[3,4]。因此，需要探究一種基于配電網電壓質量約束的光伏發電并網準入容量規劃方法。

目前，針對分布式光伏發電并網準入容量的規劃研究主要有兩種思路。一種思路是基于確定性的約束條件。文獻[5-7]在光伏輸出功率恒定的前提下，建立滿足電能質量限值的光伏發電并網極限容量計算模型，利用確定性潮流計算其準入容量，而沒有考慮光伏發電出力隨機性對配電網電壓的影響。由于約束條件表述不合理，造成光伏并網準入容量計算結果不夠準確，這也是采用確定性約束條件計算光伏并網準入容量的局限性。

另一種思路是對含有隨機因素的規劃問題采用基于機會約束條件，并利用概率潮流法處理隨機性問題。文獻[8]提出一種基于機會約束規劃的主動配電網風光雙層優化配置模型，采用系統靜態安全機會約束，并利用蒙特卡洛法處理機會約束條件。

文獻[9]提出一種適用于考慮負荷和太陽輻射隨機變化的并網光伏電站極限容量計算方法，采用遺傳算法和蒙特卡羅模擬的混合算法進行求解。然而，沒有考慮光伏出力相關性對并網容量的影響，而實際光伏出力相關性會對系統潮流特性產生影響。文獻[10]提出基于拉丁超立方采樣的光伏發電置信容量評估方法，采用秩相關系數描述光伏發電出力相關性，但對于容量評估沒有設置相關約束條件。

目前，對于光伏發電并網準入容量規劃的研究，尚缺少一種能夠準確計及光伏出力隨機性及相關性的方法。

光伏發電的隨機性和相關性會對配電網電壓產生影響，在規劃過程中需充分考慮。為使光伏準入容量計算結果更加準確合理，本文提出利用概率潮流方法計算得出配電網電壓的統計信息作為機會約束條件，進而求得光伏并網準入容量。然而，常用的概率潮流法，如半不變量法、點估計法等，不能直接處理隨機變量相關性[11]。因此，還需探求一種能夠準確處理光伏出力相關性的概率潮流計算方法。

針對光伏出力隨機性及相關性對配電網電壓的影響，提出一種基于電壓偏差機會約束的光伏發電并網準入容量計算方法。將Nataf變換與基于矩法的三階多項式正態變換相結合處理光伏相關性，采用多重積分法和Gram-Charlier級數展開得到配電網節點電壓分布作為機會約束條件；建立基于電壓機會約束的光伏并網準入容量計算模型，采用人工智能優化算法對模型進行求解。以IEEE 33節點配電網模型為例，驗證所提方法的有效性。

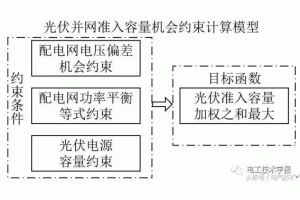

圖1 光伏并網準入容量計算模型

基于電壓偏差機會約束的分布式光伏發電準入容量研究

圖2 IEEE 33節點配電系統

基于電壓偏差機會約束的分布式光伏發電準入容量研究
結論

本文針對分布式光伏發電隨機性及相關性對配電網電壓的影響，提出基于電壓偏差機會約束的光伏發電準入容量計算方法。將Nataf變換及TPNP相結合處理光伏相關性，采用多重積分法求解配電網概率潮流方程，得到配電網電壓分布和越限概率。

建立基于電壓機會約束的光伏準入容量計算模型，采用人工智能算法進行求解。得到如下結論：

1）光伏發電出力隨機性及相關性會增加配電網電壓越限的概率，因此對光伏發電并網準入容量進行規劃時，需計及光伏出力隨機性及相關性。

2）本文提出的基于機會約束的規劃模型與確定性規劃模型相比較，可有效避免小概率事件的負面影響，光伏準入容量得到明顯提升。

3）與忽略光伏出力相關性的規劃模型相比，本文所提模型計及光伏相關性對配電網電壓影響，模型計算結果能夠降低配電網電壓越限概率，使配電網運行電壓符合要求。
