使用儀器：鎮江榮昱精電科技有限公司研制生產的專利產品DXC-W1低效光伏組件查找儀和匯流箱組串支路功率同時刻測量儀

由于是做示范性查找，故只選擇了一個發電功率較好的8B-8匯流箱和一個發電功率較差的5B-8匯流箱、每個匯流箱下查找兩個組件串。

分別對8B-8匯流箱和5B-8匯流箱做同時刻匯流箱組串支路功率測量，數據如下：

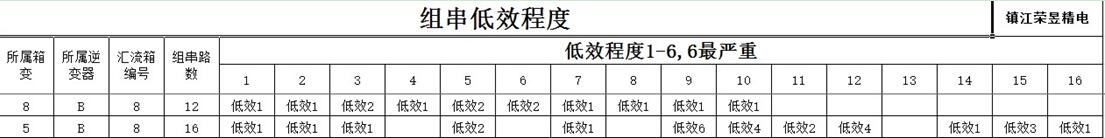

低效1：組串發電功率損失8%-14%

低效2：組串發電功率損失14%-20%

低效3：組串發電功率損失20%-30%

低效4：組串發電功率損失30%-40%

低效5：組串發電功率損失40%-50%

低效6：組串發電功率損失50%以上

8B-8匯流箱中有12路組串，5B-8匯流箱中有16路組串。

5B-8匯流箱中組串所表現的低效程度比8B-8匯流箱中組串所表現的低效程度要嚴重的多，9#組串竟達到了“低效6”。

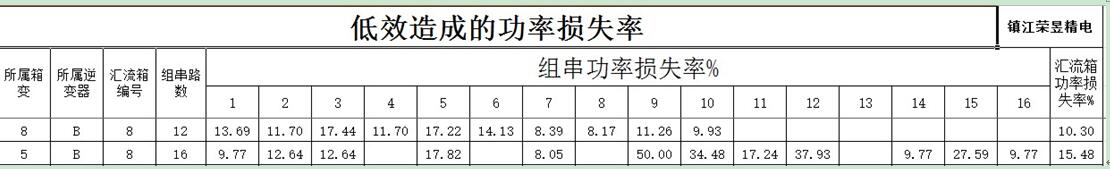

8B-8和5B-8匯流箱因低效組串造成的整個匯流箱功率損失都很大，8B-8匯流箱功率損失也達到了10.3%，5B-8匯流箱功率損失竟達到了15.48%。

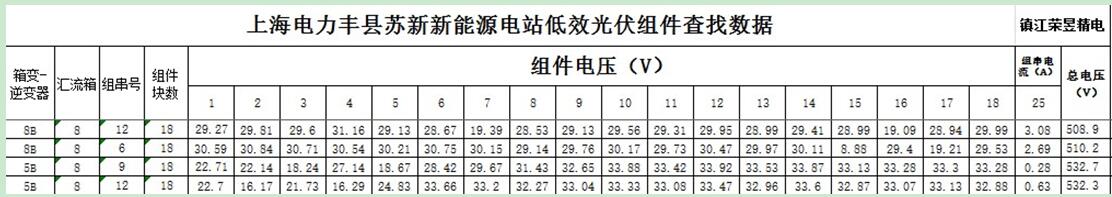

分別對8B-8-12、8B-8-6、5B-8-9、5B-8-12組件串進行低效組件查找，數據如下：

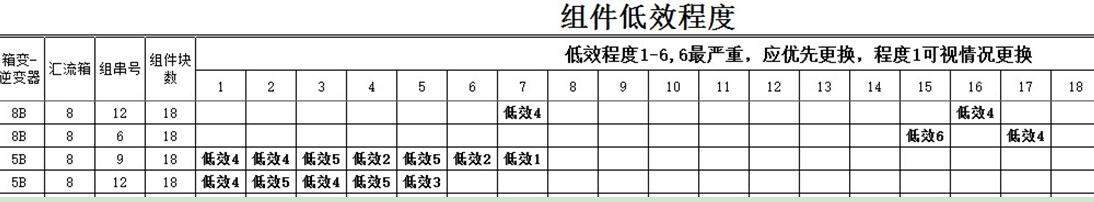

低效1：組件功率衰減10%-15%

低效2：組件功率衰減15%-20%

低效3：組件功率衰減20%-30%

低效4：組件功率衰減30%-40%

低效5：組件功率衰減40%-55%

低效6：組件功率衰減55%以上

在8B-8匯流箱中選擇效率比較好的12號組串進行低效組件查找，竟然也存在兩塊“低效4”的組件，分別是7#組件和16#組件；選擇比較差的6#組串進行低效組件查找，該組串中除了有一塊“低效4”的17#低效組件外，竟然還存在一塊“低效6”的低效組件15#。

據運維人員反映，5B逆變器已經在較長一段時間發電效率都較低，但一直找不到原因，在對5B-8匯流箱進行功率同時刻測量后，選擇了“低效6”的9#組串進行低效組件查找，發現在一串18塊組件的組串中竟然有7塊低效組件，在對“低效4”的12#組串進行低效組件查找，發現也有5塊低效組件，且這些低效組件的低效程度都很嚴重，嚴重拉低了整個組串的發電功率。

5B-8的9#和12#組串呈現出連續7塊和5塊組件低效的現象，說明5B系統已經發生了很長時間PID現象，只有PID現象才能導致組件負極端的若干連續塊組件發生電勢誘導衰減；可以肯定地說，5B系統中和9#、12#組串類似的組串還存在不少。同時也說明了5B系統可能存在很長時間的某陣列中間的一點接地或絕緣電阻嚴重降低的情況，導致靠近組串負極側的一些組件始終處在負偏壓狀態。

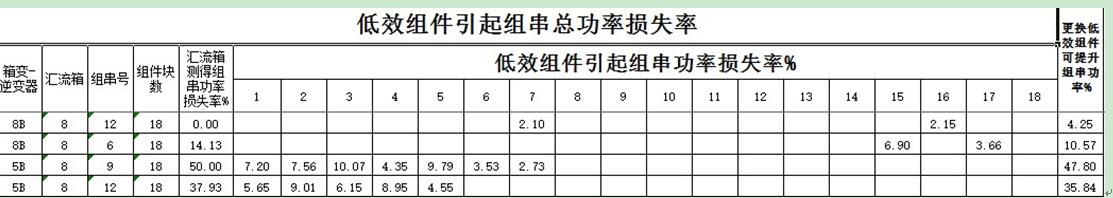

從查找的結果可以看出，共查找了4個組串，有3個組串存在嚴重低效，發電損失分別是14.13%、50%和37.93，3個組串共54塊組件中竟然存在14塊低效組件，低效組件數量竟占了25.93%。

從查找結果分析，一個發電較好的匯流箱也存在10.3%的發電損失，一個發電較差的匯流箱存在15.48%的發電損失，由此可以推斷，該電站因低效組件造成的發電量損失不會低于10%，該電站建于2013年，經過8年的運行，低效組件數量眾多是必然的，如不查找并更換，每年10%以上的發電量必將消于無形。

該光伏電站低效組件引起的發電量損失如此嚴重，如果還不加以重視，那電站運維就沒什么意義了。
